XINYUDH 印制板（PCB）V割槽的余厚（残厚）是决定分板质量的关键参数。为了准确测量这一指标，通常可以使用以下几种专业工具：
1. V割残厚测量仪（V-CUT测试仪）
这是PCB行业专门用于测量V槽深度的标准工具。该仪器采用超硬钢圆形刀片，机身设计稳固，操作简单且精度高。
*测量原理：通过上下测试刀片对准V-CUT槽，利用高精度表头（如数显百分表/千分表）直接读取残厚数值。
*功能特点：不仅可以测量V槽残厚，许多综合型设备还能同时测量板厚和单边深度，支持公制/英制切换，并配备标准片可随时校正。

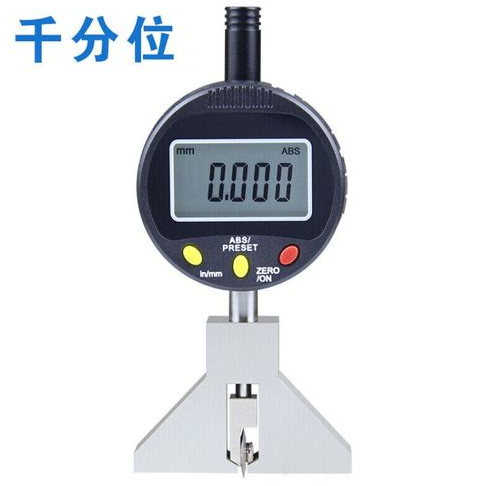

2.电子数显深度计（带座配测头）
这种工具也被称为深度尺、深度规或V槽深度千分尺。
*结构组成：主要由数显表头、深度臂座、测量针和固定螺母组成，结构轻巧且稳定耐用。
*使用方法：测量时，先将深度表放置在大理石平板上，使测针头部与平面贴合后按“ZERO”键归零。随后将测量针尖对准印制板的V槽凹陷内，确保针座平面与板面完全贴合，即可直接读出深度数据。
3.显微镜（配合测量软件）
对于需要更高精度或进行微观缺陷分析的场景，可以使用高品显微镜。
*测量方式：将印制板的V割面置于显微镜下，利用软件菜单栏中的角度和宽度测量工具，通过鼠标点击即可轻松、精准地检测V割面的各项尺寸和残厚。
4.激光测厚仪
*在自动化或高精度的尺寸精度检测中，激光测厚仪也是一种有效手段。
*检测标准：可以在V槽上均匀取多个检测点，计算深度的平均值与偏差，其测量精度极高（可达±0.001mm），能够确保V槽深度符合严格的公差要求。
*在实际操作中，为了保证印制板分板时的边缘平整度和防止元器件损伤，V割槽的深度通常需严格控制在板厚的1/3到1/2之间，使用上述工具定期抽检可以有效保障生产质量。
